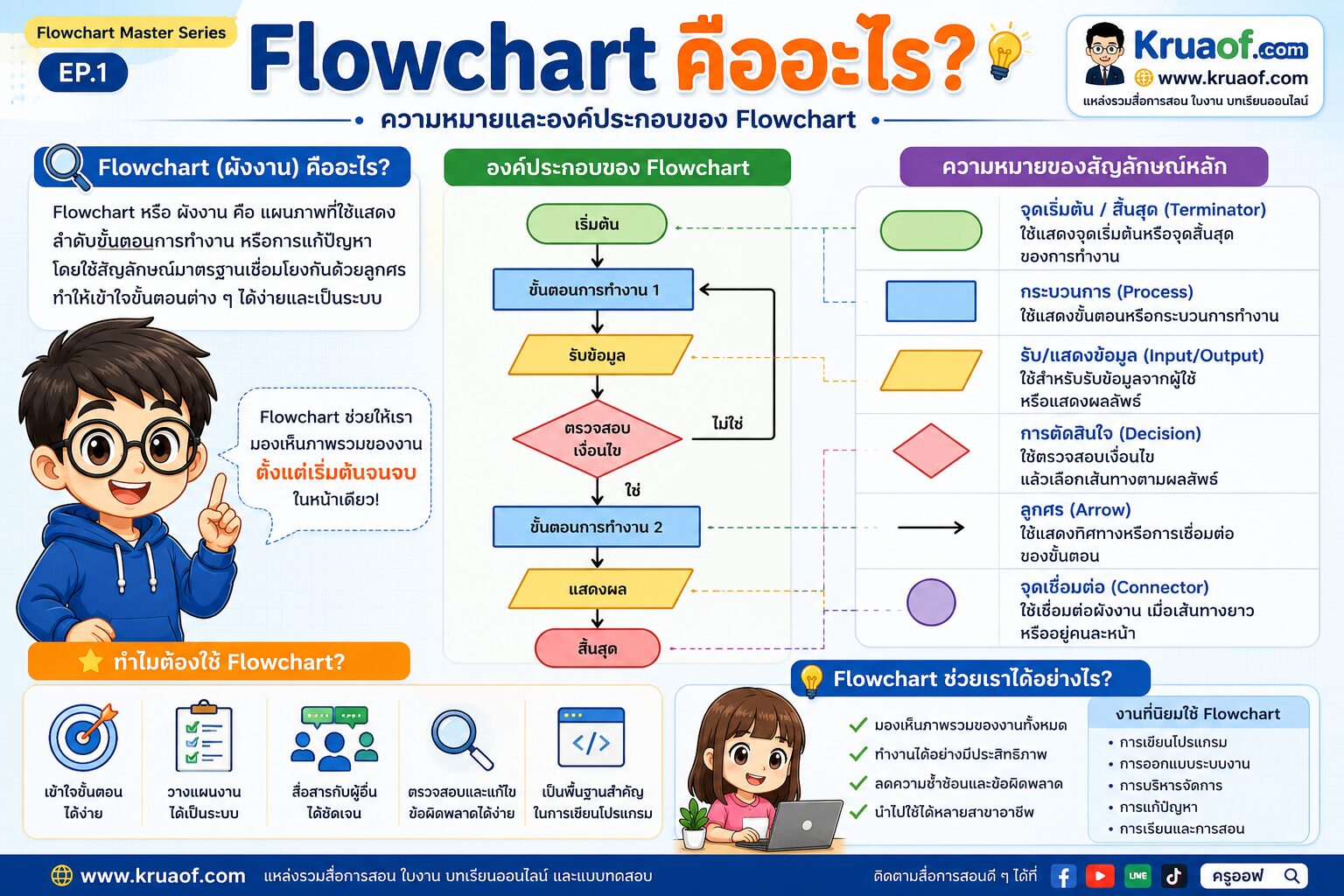

Flowchart คืออะไร?

Flowchart (โฟลว์ชาร์ต) หรือ ผังงาน คือ แผนภาพที่ใช้แสดงลำดับขั้นตอนของการทำงานหรือการแก้ปัญหา โดยใช้สัญลักษณ์มาตรฐานเชื่อมโยงกันด้วยลูกศร เพื่ออธิบายขั้นตอนต่าง ๆ ให้เข้าใจได้ง่าย

Flowchart เป็นเครื่องมือสำคัญที่ใช้ในงานด้านวิทยาการคำนวณ การเขียนโปรแกรม การออกแบบระบบสารสนเทศ การบริหารงาน และการวางแผนกระบวนการทำงานในองค์กร

ปัจจุบันนักเรียนระดับประถมศึกษาและมัธยมศึกษาจะได้เรียนเรื่อง Flowchart ในรายวิชาวิทยาการคำนวณ เพื่อฝึกการคิดอย่างเป็นระบบ (Computational Thinking) ก่อนเริ่มเขียนโปรแกรมคอมพิวเตอร์

Flowchart มีความสำคัญอย่างไร?

การทำงานหรือการแก้ปัญหาที่ซับซ้อน หากอธิบายด้วยข้อความเพียงอย่างเดียวอาจทำให้เข้าใจยาก

Flowchart ช่วยเปลี่ยนขั้นตอนเหล่านั้นให้เป็นภาพ ทำให้สามารถมองเห็นลำดับการทำงานทั้งหมดได้ในหน้าเดียว

จึงช่วยให้

เข้าใจขั้นตอนง่ายขึ้น
ลดความผิดพลาดในการทำงาน
ใช้สื่อสารระหว่างสมาชิกในทีม
ใช้ออกแบบโปรแกรมก่อนเขียนโค้ด
ตรวจสอบข้อผิดพลาดของอัลกอริทึมได้ง่าย

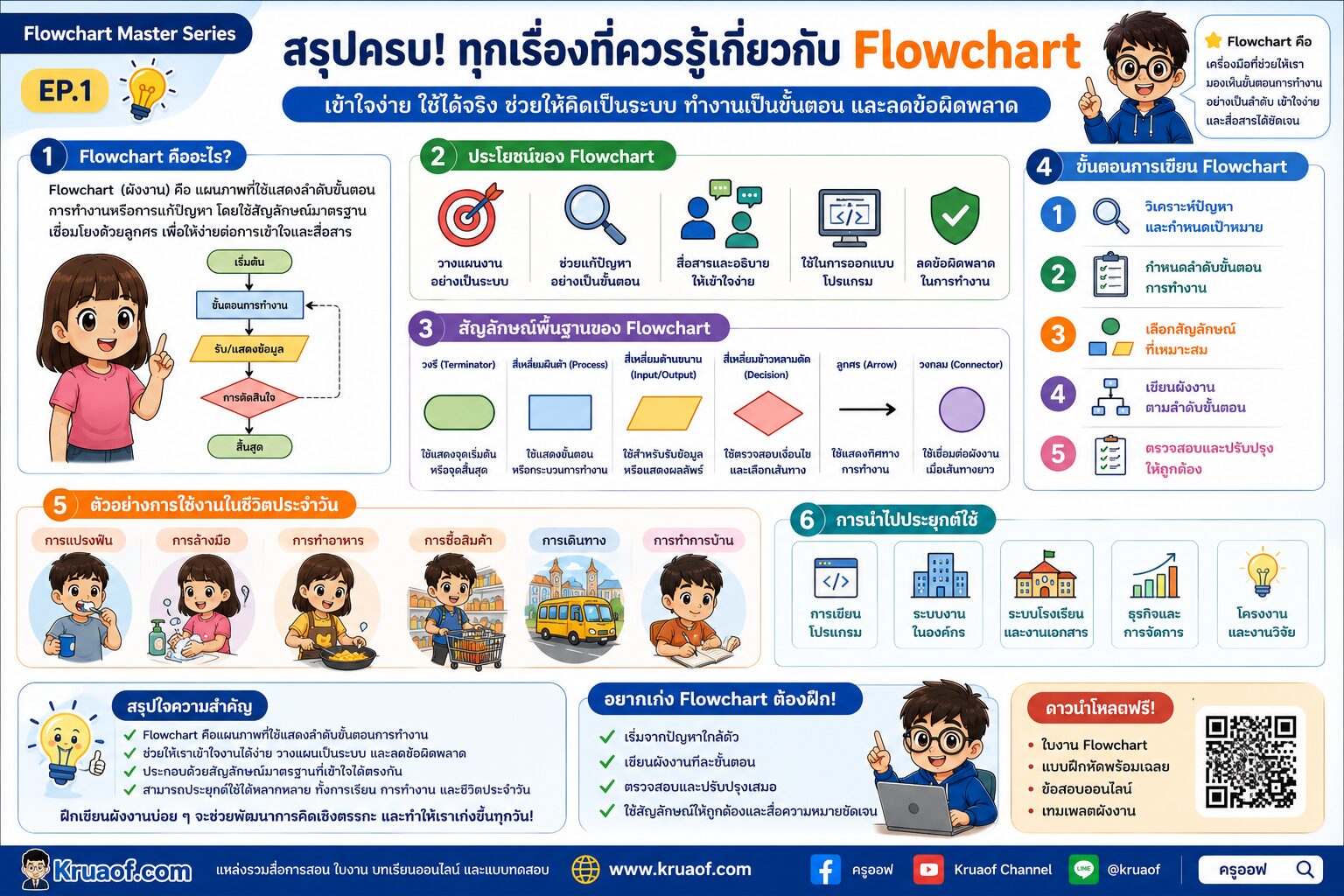

ประโยชน์ของ Flowchart

Flowchart มีประโยชน์หลายด้าน ได้แก่

1. ช่วยวางแผนการทำงาน

ทำให้เห็นภาพรวมของกระบวนการทั้งหมด

2. ช่วยแก้ปัญหาอย่างเป็นขั้นตอน

สามารถแยกปัญหาออกเป็นลำดับง่าย ๆ

3. ใช้สอนการเขียนโปรแกรม

ก่อนเขียน Scratch, Python หรือภาษาอื่น ๆ มักเริ่มจากการเขียน Flowchart

4. ช่วยสื่อสารภายในทีม

ทุกคนเข้าใจขั้นตอนเดียวกัน

5. ลดข้อผิดพลาด

สามารถตรวจสอบลำดับการทำงานได้ก่อนลงมือจริง

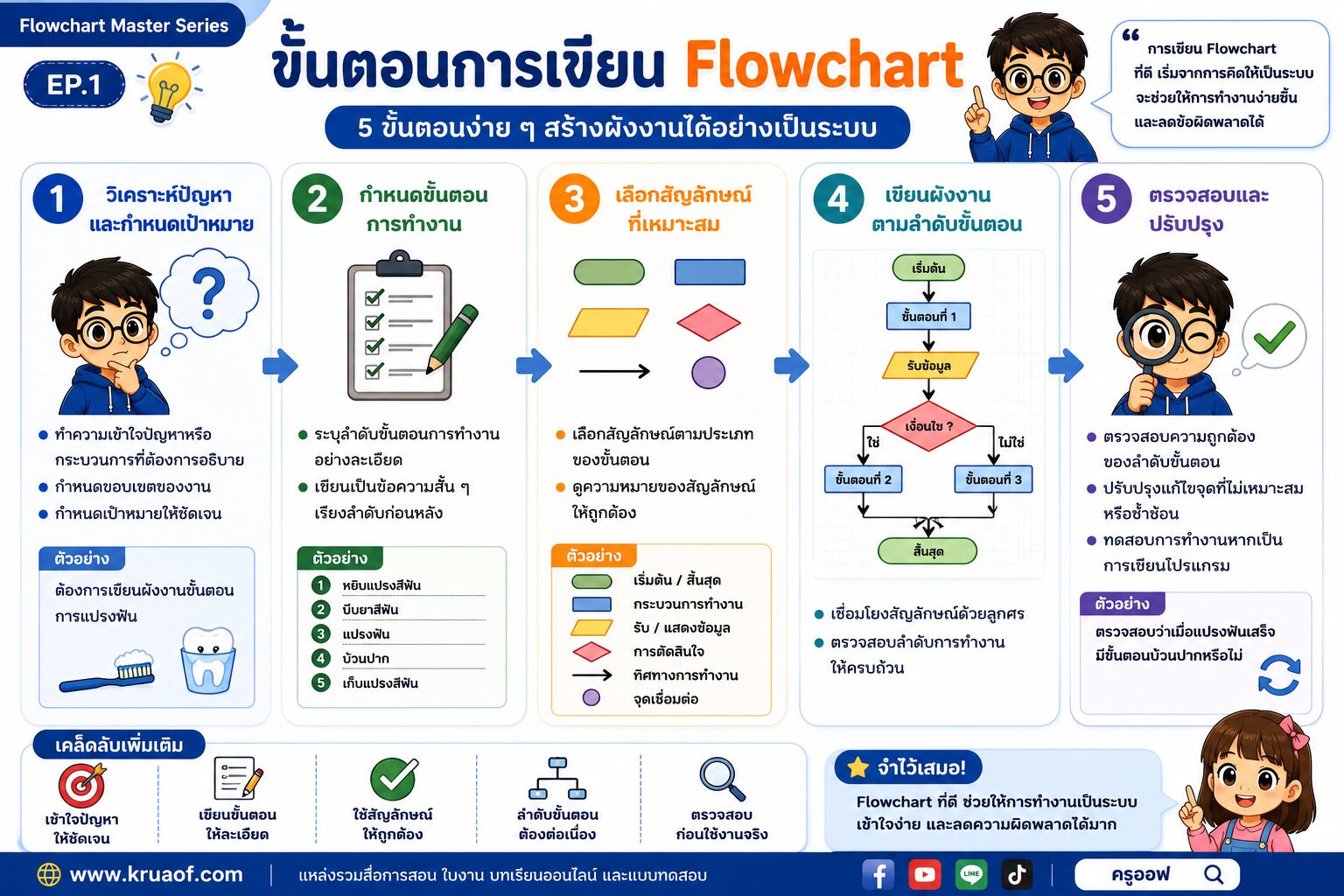

หลักการเขียน Flowchart

การเขียนผังงานที่ดีควรมีหลักดังนี้

เริ่มต้นจากด้านบนลงล่าง
เขียนจากซ้ายไปขวา
ใช้ลูกศรแสดงทิศทาง
ใช้สัญลักษณ์มาตรฐาน
หลีกเลี่ยงเส้นตัดกัน
เขียนข้อความให้สั้นและเข้าใจง่าย

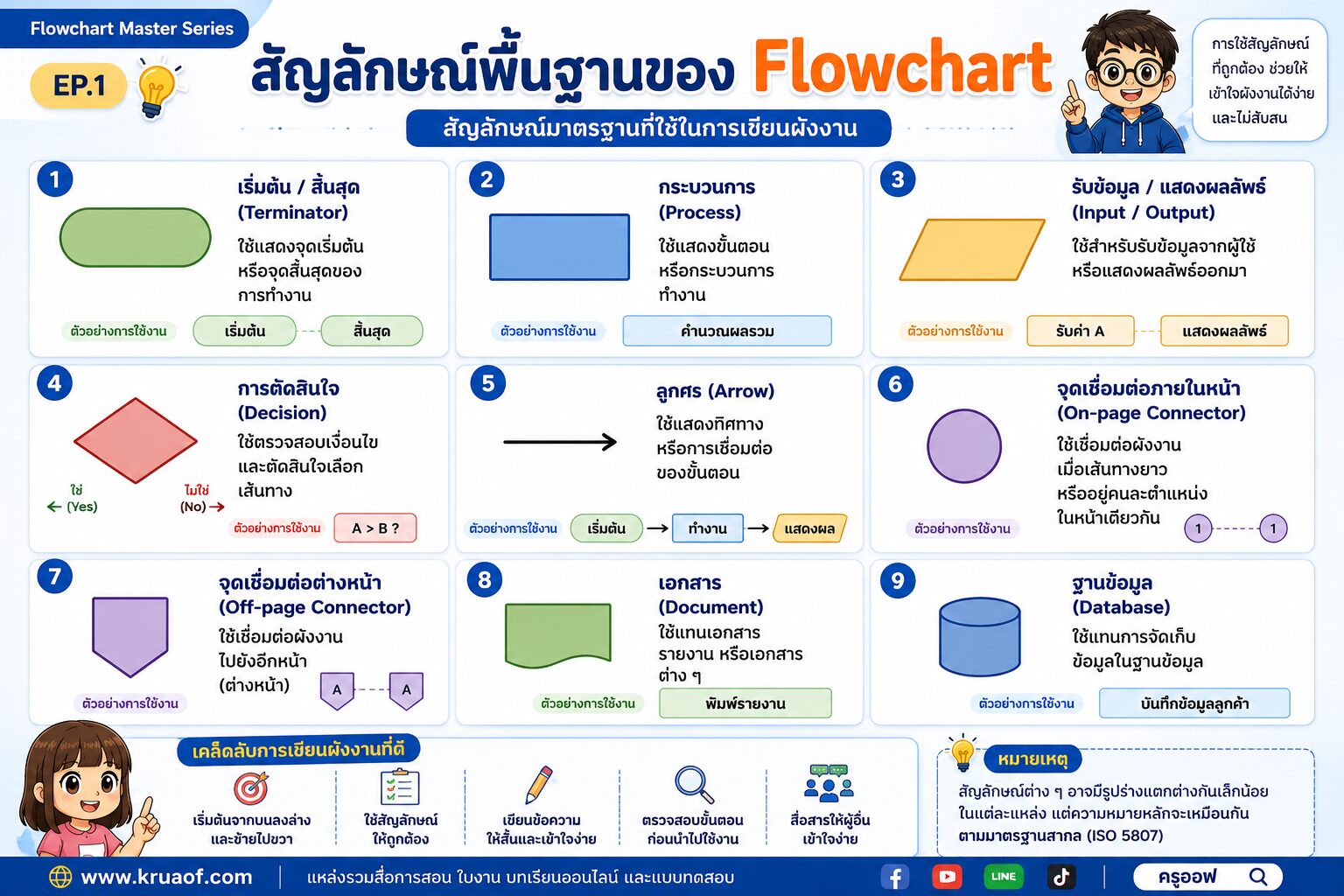

สัญลักษณ์พื้นฐานของ Flowchart

สัญลักษณ์	ความหมาย
วงรี (Terminator)	เริ่มต้น / สิ้นสุด
สี่เหลี่ยมผืนผ้า (Process)	ขั้นตอนการทำงาน
สี่เหลี่ยมด้านขนาน (Input / Output)	รับหรือแสดงข้อมูล
สี่เหลี่ยมข้าวหลามตัด (Decision)	การตัดสินใจ
ลูกศร (Arrow)	ทิศทางการทำงาน
วงกลม (Connector)	เชื่อมต่อผังงาน

หมายเหตุ: ในบทความถัดไปของซีรีส์ เราจะอธิบายสัญลักษณ์แต่ละตัวอย่างละเอียด พร้อมภาพประกอบและตัวอย่างการใช้งาน

ตัวอย่าง Flowchart

ตัวอย่างการแปรงฟัน

เริ่มต้น

↓

หยิบแปรงสีฟัน

↓

บีบยาสีฟัน

↓

แปรงฟัน

↓

บ้วนปาก

↓

สิ้นสุด

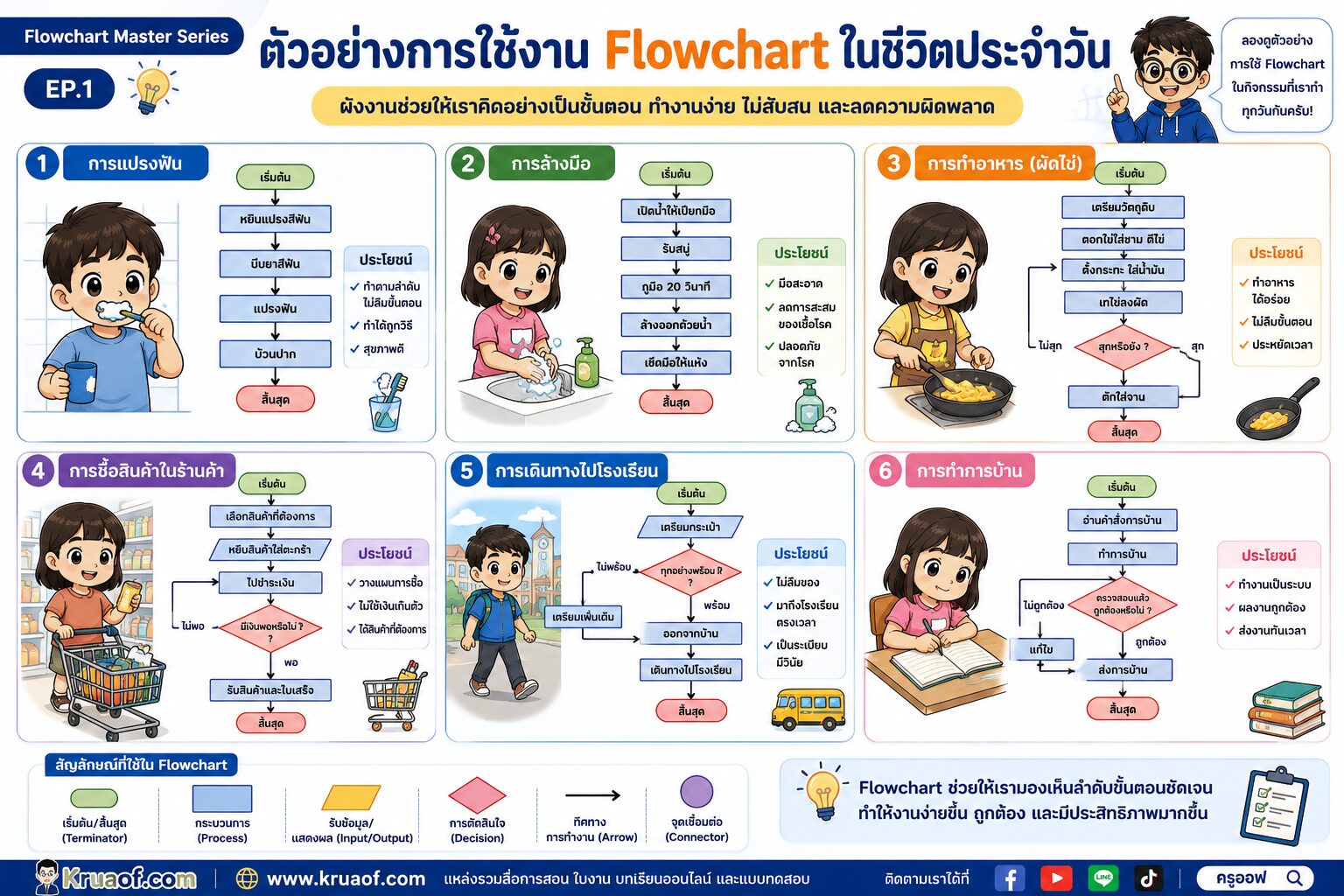

ตัวอย่างการใช้งาน Flowchart ในชีวิตประจำวัน

Flowchart กับ Algorithm ต่างกันอย่างไร?

Algorithm	Flowchart
เป็นข้อความ	เป็นแผนภาพ
อ่านตามลำดับ	ดูจากสัญลักษณ์
เขียนง่าย	เข้าใจง่ายกว่า
ใช้อธิบายขั้นตอน	ใช้แสดงภาพรวม

ทั้งสองอย่างมีจุดประสงค์เดียวกัน คือ อธิบายลำดับการแก้ปัญหา เพียงแต่รูปแบบการนำเสนอแตกต่างกัน

โปรแกรมสำหรับสร้าง Flowchart

ปัจจุบันมีโปรแกรมที่ช่วยสร้าง Flowchart ได้ง่าย เช่น

diagrams.net (Draw.io)
Microsoft Word
Microsoft PowerPoint
Canva
Lucidchart
Visual Paradigm

เราจะมีบทความแนะนำการใช้งานแต่ละโปรแกรมในซีรีส์นี้

การประยุกต์ใช้ Flowchart

Flowchart สามารถนำไปใช้ในหลายด้าน เช่น

การเขียนโปรแกรม
การออกแบบเว็บไซต์
ระบบงานโรงเรียน
ระบบร้านค้า
ระบบธนาคาร
โรงพยาบาล
โรงงานอุตสาหกรรม
การวางแผนงานโครงงานนักเรียน
