อัลกอริทึม

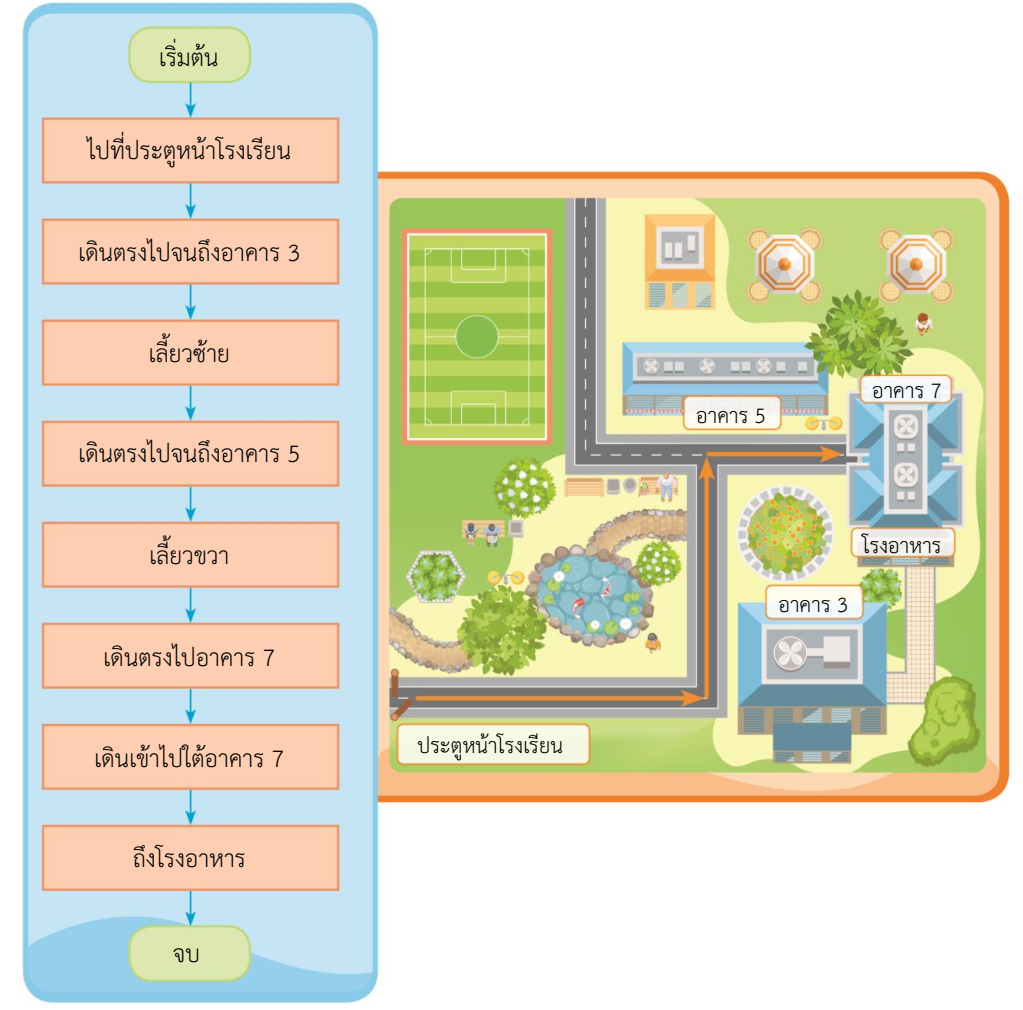

ถ้านักเรียนต้องการเดินทางจากประตูหน้าโรงเรียนไปโรงอาหารจะเดินทางอย่างไร แล้วเขียนลำดับการเดินทาง

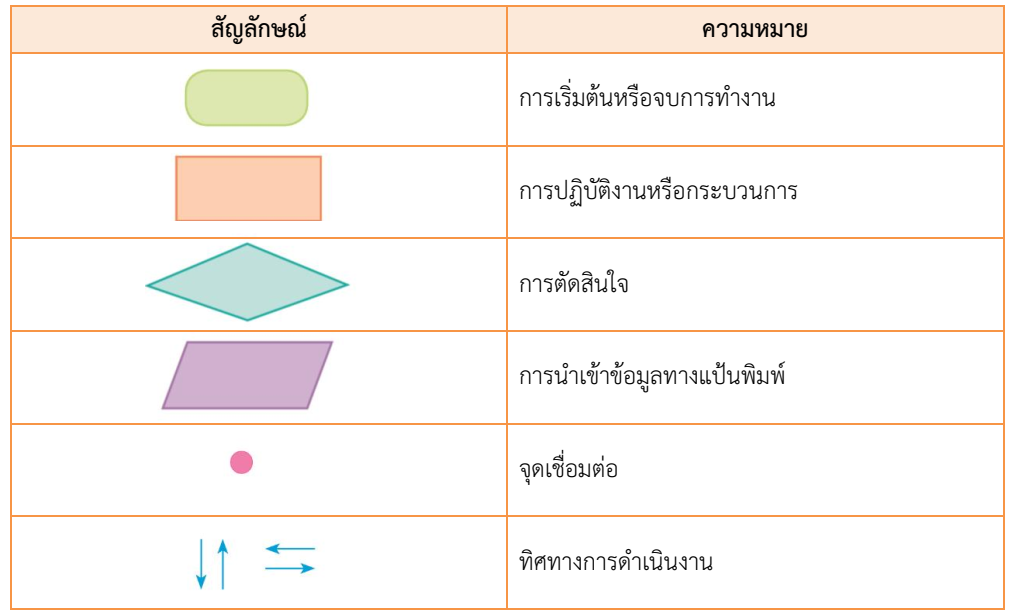

เพราะเหตุใดการเขียนผังงานจึงต้องใช้สัญลักษณ์ที่เป็นมาตรฐานเดียวกัน

เพื่อให้ทราบและเข้าใจไปในทิศทางเดียวกันว่าสัญลักษณ์ใดเป็นหน่วยรับเข้า ประมวลผล ตัดสินใจ และหน่วยส่งออก เพื่อให้ง่ายต่อการสื่อสาร

วิเคราะห์ขั้นตอนการทำความสะอาดห้องเรียน

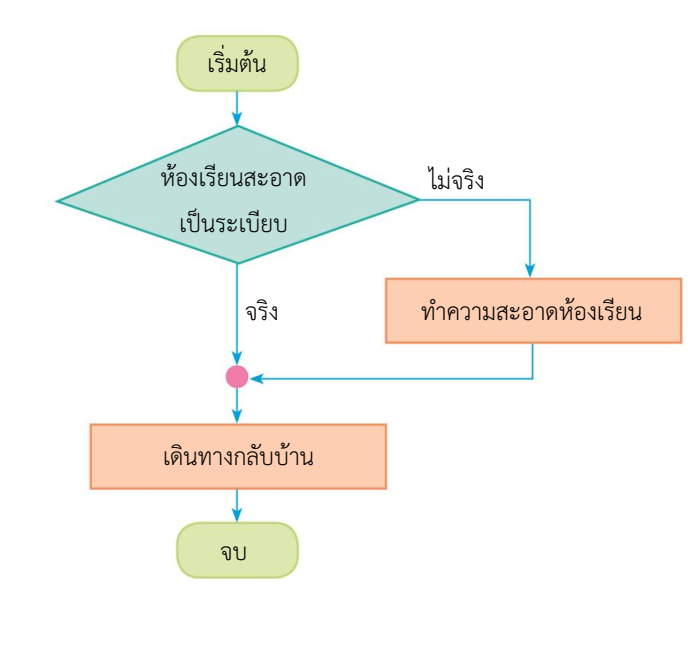

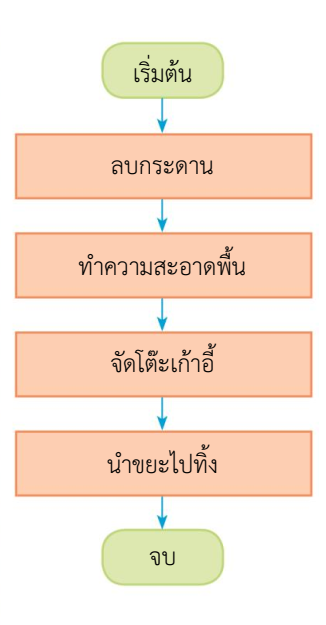

จากผังงานเป็นการเขียนขั้นตอนการแก้ปัญหา โดยผังงานแรกจะแสดงให้เห็นแนวทางการแก้ปัญหาว่าก่อนที่จะกลับบ้านต้องพิจารณาก่อนว่าห้องเรียนสะอาดเป็นระเบียบจริงหรือไม่ถ้าจริงเดินทางกลับบ้านได้ แต่ถ้าไม่จริงให้ทำความสะอาดห้องเรียนก่อนจึงกลับบ้านได้ สำหรับขั้นตอนการทำความสะอาดนั้นอาจมีขั้นตอนย่อย ๆ อีก เช่น ลบกระดาน ทำความสะอาดพื้น แล้วจึงจัดโต๊ะเก้าอี้ ให้เป็นระเบียบ จากนั้นนำขยะไปทิ้ง

โดยสรุป อัลกอริทึมเป็นขั้นตอนที่ใช้แก้ปัญหาด้วยวิธีการจนกระทั่งแก้ปัญหาได้สำเร็จ สำหรับการทำงานที่เรียงลำดับตั้งแต่ขั้นตอนแรกไปจนถึงขั้นตอนสุดท้าย เรียกว่า ผังงานโครงสร้างแบบเรียงลำดับ และผังงานที่ต้องมีการตัดสินใจระหว่างการทำงาน เรียกว่า ผังงานโครงสร้างแบบทางเลือก
